國務院批準的《中長期鐵路網規劃》中明確指出：中長期內，我國 將建設客運專線1.2萬公里以上的“四縱五橫”鐵路快速客運通 道和三個城際快速客運系統。高速鐵路的投入使用，對促進我國各經濟區域的人與人之間經濟、文化的交流必將產生深遠的意義。 高速鐵路工程，主要包括機車車輛系統、電力系統、通訊信號系統、土建工程等五個方面。高速鐵路工程建設對橋梁主體及附屬 結構均提出了更高的要求。橋梁主體建設作為高速鐵路土建工程的重要組成部分，其設計的美觀性、橋梁使用的耐久性、以及鐵 路使用的實用性與高速鐵路的質量和安全密切相關。

混凝土橋梁的腐蝕饑?yán)?

碳化是混凝土被腐蝕的主要途徑。
當碳化深度超過鋼筋也就會受到腐蝕；從而影響到鋼筋混凝土橋梁的承載能力和使用壽命。
尤其在海濱，空氣中存在的大量氯離子滲透，極大地加劇混凝土構件的腐蝕。其腐蝕過程如下：
氯離子的侵入使混凝土逐漸中性化，從而侵蝕到鋼筋；鋼筋被腐蝕，體積膨脹使混凝土產生裂紋；腐蝕物質從開裂紋處進一步浸入，加速鋼筋的腐蝕、體積膨脹，從而降低混凝土強度。總之
，腐蝕會造成混凝土結構的強度降低，從而大大縮短橋梁的使用壽命。
避免混凝土橋梁被腐蝕，采用防腐涂料進行面層防護是一種行之有效的防腐蝕措施：
◆在混凝土表面形成一層屏蔽阻隔層，以阻止氯離子、二氧化碳 　等腐蝕介質侵入混凝土造成腐蝕；
◆對于已碳化、疏松和開裂的混凝土表面起增強作用；

高速鐵路高架橋梁構成與功能

高速鐵路高架橋梁橋面部位主要包括：人行道遮板及欄桿、電纜槽、防水系統、排水系統、伸縮系統及綜合接地系統六個組成部分（見下面）。
橋面六個組成部分具有如下主要功能：
◎注重橋梁美學、美化梁部，使橋梁具有良好的景觀效果；
◎良好的防、排水體系，使結構免受外界環境水的侵蝕提高橋梁結構的耐久性；
◎保證橋面的整體性，梁端良好的伸縮性、密閉性；
◎規范各個專業管線設備，使之放置有序，便于維修養護；
◎提供合理工作空間便于維修養護機械工作；
◎提高運營時橋面的安全性、降低噪聲等功能。

電纜槽

根據通信、信號、電力專業需要，在擋碴墻外側分別設置信號槽、通信槽、電力電纜槽（統稱為電纜槽）。電纜槽由豎墻和蓋板組成（見下圖）。

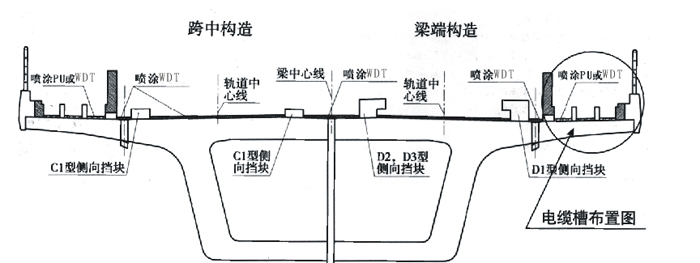

橋面構造圖

高速鐵路防水工程設計原則

橋梁結構的防水體系是提高橋涵結構耐久性的重要技術手段，防水效果的好壞直接關系到橋梁的使用壽命。為滿足高速鐵路橋涵結構耐久性的要求，必須有良好的防水體系才能使橋梁構件免遭環境介質的侵蝕。
高鐵橋面防水工程設計需滿足《客運專線橋梁混凝土橋面的防水層暫行技術條件》的規定，同時還應運用防水領域的 科研成果進行及時調整。
《中長期鐵路網規劃》中指出客運專線的設計時速均在200公里以上。防水工程系統設計，應以“系統合理、安全有效、質量可靠”為原則，同時應滿足如下原則：

◎ 具有不透水性，能夠防止雨水等水體滲 入；
◎ 保護層在車輛牽引、制動等的力學作用下不碎裂， 從而避免破壞涂層的整體性；
◎ 防水層與混凝土構件表面以及混凝土保護層之間粘結性要好，避免分層脫落。
◎ 防水層的化學作用穩定性要好；
◎ 防水層施工要快，有利于縮短工期和滿 叉施工的需要；
◎ 整體防水體系便于施工和保證施工質量。
顯然，傳統的防水工程設計已難于滿足高速鐵路建設和高速列車行駛對橋梁橋面的要求。依據鐵道部頒布的《客運專線橋梁混
凝土橋面防水層暫行技術條件》，并參照《AREMA美國鐵路工程協會標準》，維度公司針對高速鐵路防水工程進行了系統設計

噴涂彈性防水防護膜方案

條城際高速鐵路京津高鐵采用2mm厚噴涂聚脲彈性防護膜防水方案。
該項目的防水設計，經受住了北方嚴寒的冬季和炎熱的夏天等多種氣候條件下的考驗，完全達到了工程時間緊和質量高的要求。
從目前的施工及使用效果來看，噴繪聚脲彈性防護膜在施工快捷性、防水效果，以及整體防護性能等方面，都優越于傳統的防水
材料。

產品設計優點：

與傳統防水設計相比，噴涂彈性防護膜系列具有如下優良特性：
無揮發性溶劑、不含重金屬，符合國際防水材料的發展方向，屬綠色環保產品；
噴涂彈性防護膜無需做纖維混凝土保護層，節省了項目總體投資，也大大縮短了預制箱梁的制作周期；
全機械化現場施工，瞬間固化；1小時后即可投入使用，涂層即可承受載重運梁車的碾壓和磨損，為箱梁的架設提供了便利并縮短了項目的工期；
附著力好，耐冷耐熱，可在-40℃～150℃溫度范圍內長期使用，既可用于寒冷期較長的北方，也可用于炎熱期較長的北方，也可用于炎熱期較長的南方氣候；
可噴制成細波紋狀表面，具有防濕滑功能，便于工作人員在預制梁上行走；
噴涂彈性防護膜連續致密接縫，抗?jié)B能力強，可有效阻止各種有害介質如雨水、碳酸氣、氯離子等滲入混凝土，可避免碳化、化學侵蝕、凍融等因素造成基礎的破壞，從而有效延長高速鐵路特大橋的使用壽命。

橋面構造層次說明：

防水涂料和防水卷材方案

根據鐵道部頒發《客運專線橋梁混凝土橋面防水層暫行技術條件(07版)》規定，客運專線無碴橋面主要采用高聚物改性瀝青卷材型防水層和無卷材的涂料型防水層（目前的涂料主要是聚氨酯防水涂料），有碴橋面主要采用卷材加粘貼涂料型防水層（目前的卷材主要是氯化聚乙烯防水卷材，涂料主要是聚氨酯防水涂料）和高聚物改性瀝青卷材型防水層。其防水設計構造圖如下：

卷材加粘貼涂料型	直接用于作防水層的涂料型
	此方案設計注意事項： ◎ 防水層能否滿粘 砼結構的橋面表面通常是不光滑的，防水層的選材須考慮到防水材料有足夠的粘結力，降低因水氣穿透引起涂層起鼓現象發生的幾率，使防水層可靠粘接在混凝土粗糙的表面上，確保滿粘，有利于提高防水系統的性能。 ◎ 后續施工的適應性 防水層材料的選擇必須兼顧橋面系統設計，根據防水層上面所使用材料的不同選擇合適的材料搭配，同時考慮防水層做完后在未保護層之前是否能經受其它外力的損壞，例如施工完可能馬上要經受900噸以上的運梁車的碾壓、其它施工單位運輸車輛的剎車和急轉彎等。 ◎ 抗裂性能 氣候條件的不斷變化，混凝土可能位移和開開裂，所以防水層的材料選擇必須能經受高溫和低溫引起的混凝土的開裂。 ◎ 剪切強度 卡車和小汽車的剎車對橋梁的鋪裝層都會產生巨大的應力， 可達到0.1N/mm的牽引力；防水層也必須在一定的環境溫度下承受這樣的剪切力。
